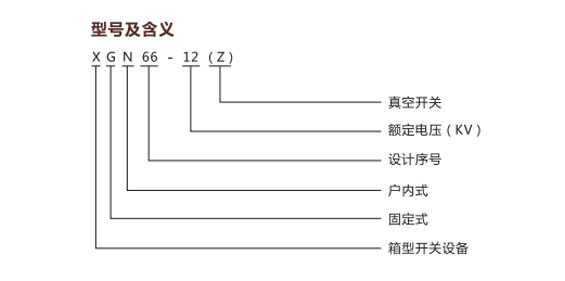

XGN66-12(Z) 型固定式封闭开关设备

产品概述

XGN66- 12型固定式封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套新产品,符合国家标准GB3906《35KV交流金属封闭开关设备》电气部DLT404《户内交流高压开关柜订货技术条件》的要求,也满足国际标准IEC298《1kV以上52kV以下交流金属封闭开关设备和控制设备的要求》。该产品吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50% ;断路器具有可靠性高,性能好;“五防” 联锁机械可靠、简单等优点。开关柜是3.6、7.2. 12kV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网组合应用开闭所中。

环境使用条件

1.海拔高度不超过1000m.

2、环境温度: -25%C~ +40°C , 24小时内平均温度不超过+35°C.

3、水平均倾斜度不大于3°C.

4、地震烈度不超过8°C.

5、无剧烈震动和冲击及爆炸危险场所。

结构特点

1.柜体采用优质角钢焊接而成。

2、断路器室位于柜体中(下)部,安装、调试、维护方便;标准配装ZN63A(VSI-12)断路器,并没有压力释放通道,确保人身安全。

3、采用先时可靠的旋转式隔离开关,可在主母线带电下安全进入

断路器室检修。

4.整柜防护等级IP2X。

5、设有可靠功能齐全的强制性机械闭锁装置,简便有效达到“五防”要求。

6.具有可靠的接地系统。

7、门上装有观察窗。可清楚观察到柜内元件地工作状态。

8、操作机械闭锁采用XGN2-12柜用的JSXG闭锁机构,简单可靠方便实用。

9.进出线电缆低于柜底前部,方便用户连接。
